中國工程建設標準化協會標準
氣水沖洗濾池整體
澆筑濾板可調式濾頭技術規程
Technical specification for integral pouring
concrete filter floor and adjustable nozzle of
air-water washing filter
CECS178 :2005
前言
根據中國工程建設標準化協會(2004)建標協字第31號文《關于印發中國工程建設標準化協會第二批標準制、修訂項目計劃的通知》要求，制定本規程。
整體澆筑濾板和可調式濾頭是配水系統的新技術采用現場整體連續澆筑混凝土工藝，可使濾板無接縫，克服了傳統小塊預制濾板可能存在濾板接縫密封不嚴的隱患，杜絕了翻板、漏砂等弊病�？烧{式濾頭的濾桿以水平面為基準，可便捷地調整濾頭高度，使其進氣，進水孔達到一致的水平度，從而布氣、配水更均勻。該技術簡化了施工程序縮短了工程周期，降低了工程造價，具有明顯的經濟效益。
本規程主要內容包括:總則，術語，材料，設計，施工，施工質量檢驗及驗收。
根據國家計委仁 1986]1649號文《關于請中國工程建設標準化委員會負責組織推薦性工程建設標準試點工作的通知》要求，現批準協會標準《氣水沖洗濾池整體澆筑濾板可調式濾頭技術規程》，編號為CECS178，2005，推薦給工程設計、施工、使用單位使用。
總則
1.0.1 為規范氣水沖洗濾池整體澆筑濾板可調式濾頭的制作質量，統一設計標準和統一施工質量控制要求，使濾池配水系統達到技術先進、經濟合理、安全可靠，制定本規程。
1.0.2 本規程適用于新建、擴建或改建的氣水沖洗濾池配水系統的整體澆筑濾板可調式濾頭的設計、制作和施工質量控制。
1.0.3 整體澆筑濾板可調式濾頭的設計和施工質量控制除符合本規程外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 整體澆筑濾板integral pouring concrete filter floor(以下簡稱濾板)
采用專用塑制模板現場整體連續澆筑，并與濾池池壁連接為一體的、可安裝可調式濾頭的鋼筋混凝土濾板。
2,0.2 可調式濾頭 adjustable nozzle(以下簡稱濾頭)
由濾帽、濾桿、預埋座三部分組成的可調濾頭。其中， 濾桿上有具有調節功能的螺紋，旋轉濾桿可上下調整濾桿上的進氣孔使其保持在同一水平高度。

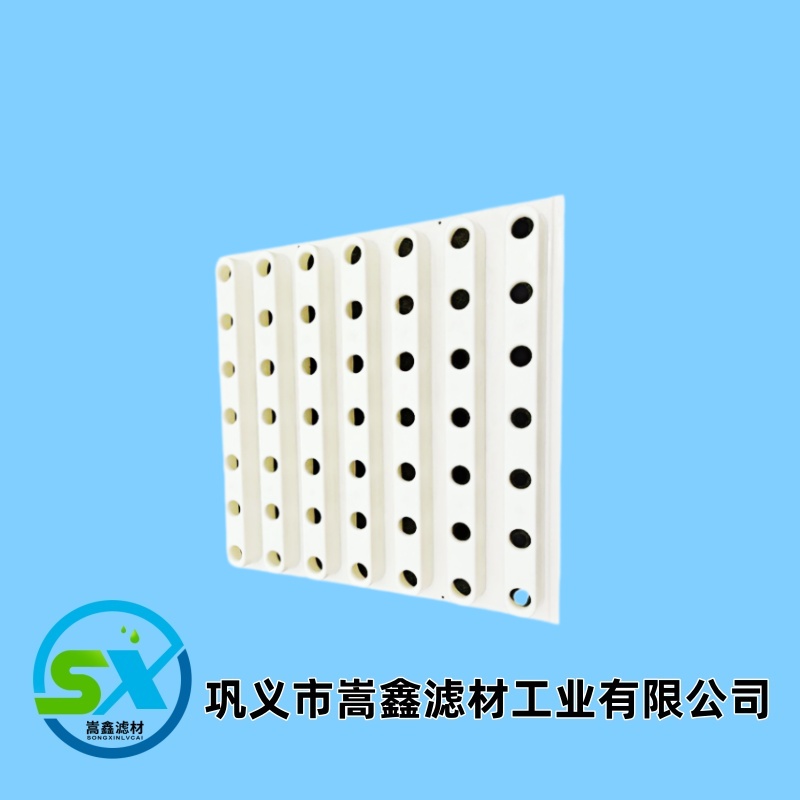

2.0.3 塑制模板 plastic formwork(以下簡稱模板)
用于安裝可調式濾頭，并在濾池內完成整體澆筑鋼筋混凝土濾板的專用塑制模板。
3 材料
3.1 工作條件
3.1.1 濾板應允許承受荷載60kN。
3.1.2 系統的使用溫度不應大于60℃。
3.1.3 系統的氣沖強度應小于 20L/㎡·s，水沖強度應小于15L /㎡·s。
3.2 材料性能
3.2.1 塑制模板和濾帽的材料應采用ABS工程塑料，其材料力學性能應符合表 3.2.1 的規定。
表3.2.1 ABS材料力學性能；
|
項 目 |
單 位 |
指 標 |
|
拉伸強度 |
MPa |
35～45 |
|
沖擊強度 |
kJ/㎡ |
9～30 |
|
邵氏硬度 |
度 |
98～108 |
3.2.2濾桿和預埋座的材料應采用改性聚丙烯(PP )， 其材料力學性能應符合表3. 2.2的規定。
表3.2.2改性聚丙烯材料力學性能
|
項 目 |
單 位 |
指 標 |
|
拉伸強度 |
MPa |
35～40 |
|
沖擊強度 |
kJ/㎡ |
62～240 |
|
邵氏硬度 |
度 |
60～70 |
3.2.3當荷載為4kN/㎡時，模板的跨中撓度應小于1.2mm。
3.2.4 模板、濾頭、濾桿和預埋座的性能均應符合《 生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219的規定。
3.3 外 觀質量
3.3.1 濾頭的表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。
3.3.2 濾帽的縫隙應無殘缺、溢邊、堵塞等缺陷。
3.3.3 模板的表面應平整、無開裂、縮痕、氣泡、溢邊等缺陷。
3.4 包裝、運輸
3.4.1 濾頭的內包裝為薄膜袋，外包裝為瓦楞箱。每件包裝品中應只裝相同規格的產品，并附有產品合格證。產品外包裝上應印有符合《運輸包裝收發貨標志》GB/T 6388規定的標志，并應印有符合《包裝儲運圖示標志》GB/T 191規定的圖示標志。
3.4.2 每五塊模板為一包裝件，應采用打包帶捆扎成件。
3.4.3 包裝件應牢固可靠，應避免產品在運輸過程中損壞。包裝件在運輸過程中應避免銳物劃傷，不應受沖擊、拋摔、重壓和曝曬。
3.5 儲 存
3.5.1 模板和濾頭的包裝件應存放在環境溫度40℃以下的倉庫內或簡易棚內，不得露天存放，且應遠離熱源。產品不得與酮、酚、烴和冰醋酸等有機溶劑接觸。
