水處理除鐵除錳用錳砂濾料工作原理

水處理除鐵除錳用錳砂濾料工作原理

     鐵以Fe2+的狀態曾于地下（井）水中，其水有異色異味，污染離子交換樹脂而降低交換能力，長時間后生成鐵垢，影響傳熱，能腐蝕設備。而錳砂中的MnO2與Fe2+發生氧化還原反應，使Fe2+變為Fe3+并生成 Fe(OH)3沉淀，從而利用錳砂過濾器的反沖洗功能達到去除凈化的目的。
     當含有鐵、錳的水長期通過濾料表面時，在錳砂濾料表面就會生成鐵質和錳質濾膜。由于該性濾料對鐵、錳的吸附能力更強，所以經過改性濾料可以縮短鐵質、錳質濾膜的形成時間，自然條件下形成的鐵質濾膜往往需要幾個禮拜的時間，而形成錳質濾膜的時間就更久。所形成的鐵質、錳質濾膜對鐵、錳的去除一般具有催化作用，即我們所稱的“活性濾膜”。一些地方已經建成除鐵、除錳水廠，但是處理效果并不是很好。原因在于改性濾料制備過程的費用比較高，所以不適用于大型的水處理廠；對于鐵質活性濾膜和錳質活性濾膜去除水中鐵、錳的研究還處于實驗階段，技術尚不成熟。人們又把目光投向生物法去除鐵、錳，并且已經取得一些成效。所以，很多地方采用接觸氧化法并在濾膜中接種微生物的方法來進行鐵、錳的去除，這也將成為除鐵、除錳技術發展的新趨勢。
     用于地下水除鐵和除錳的天然錳砂濾料，其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料。
     1.天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
     2.天然錳砂濾料的鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
     3.天然錳砂濾料的破碎率和磨損率之和不應大于3%。
     4.天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
     5.濾料的水浸出液應不含對人體有毒、有害物質。

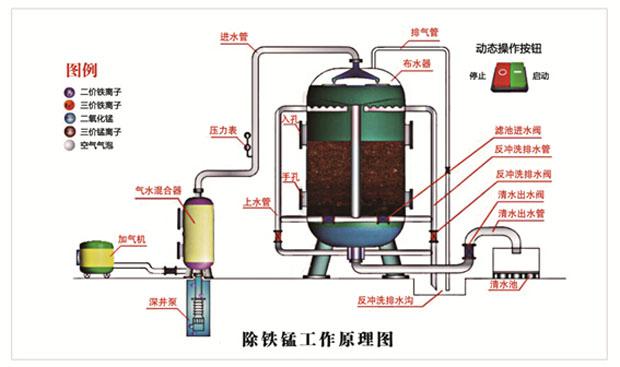

     在除鐵錳濾池中或錳砂過濾器運行時，水中低價鐵錳離子先被覆合錳砂濾膜吸附，然后被氧化和水解，生成氫氧化物水合分子[Fe(OH)3XH2O] 和[Mn(OH)nXH2O] 形成的活性濾膜，并作為新的催化劑參與接觸氧化反應，使活性濾膜有隨著使用增厚的趨勢，形成了覆合錳砂的自修復特性,使用一年的覆合錳砂，錳含量增加18.2%，鐵含量增加4.8%；使用兩年半的錳含量增加了27.3%，鐵含量增加14.3%.錳砂容重較低(為1.55～1.60g/cm3)，特別適用于大中型水廠的虹吸除鐵錳濾池和各型除鐵錳濾罐虹吸濾池由于反沖洗水頭較低，往往不宜于使用容重較大的天然錳砂濾料（其容重一般為2.2～2.4g/cm3），使大中型水廠除鐵錳濾池的設計使用受到一定限制。

錳砂濾料除鐵除錳效果圖；

天然錳砂濾料裝填方法；

   （1）、配水系統安裝完畢以后，先將濾池內雜物全部清除，并疏通配水孔眼和配水縫隙，然后再用反沖洗法檢查配水系統是否符合設計要求。

   （2）、在濾池內壁按承托料和錳砂濾料的各層頂高畫水平線，作為鋪裝高度標記。

   （3）、仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以白備鋪裝。

   （3）、鋪裝最下一層承托料時，應注意避免損壞濾池的配水系統。待裝承托料應吊運到池內，再行鋪撒;或者使池內充水至排水槽頂，再向水中均勻撒料，然后排水，使水面降至該層頂面高度水平上線，用鍬鋪勻。鋪裝人員不應直接在承托料上站立或行走，而宜站在木板上操作;在池內的操作人員應盡量少，以免造成承托料的移動。在下一層鋪裝完成后，才能鋪裝上一層承托料。

   （4）、每層承托料的厚度應準確、均勻，用鍬或刮板刮動表面，使其接近于水平面，高度應與鋪裝高度標記水平線相吻合。

   （5）、在鋪完2～4mm的承托料后，應用該濾池上限沖洗強度沖洗，以排除承托料中的泥沙。

   （6）、承托料全部分層鋪裝就位后，采用從池頂向水中均勻撒料的方法，撒入預計數量的錳砂濾料（包括應刮除的輕物質和小于指定下限粒徑的細顆粒），然后進行沖洗。沖洗后刮除輕物質和小于指定下限粒徑的顆粒。按上述方法操作后，如濾料厚度達不到規定的數值，應重復上述操作直到符合要求為止。

天然錳砂濾料成熟期；

   （1）、除鐵、除錳濾池濾料一般采用天然錳砂、效果顯著濾料成熟期較短、一般7—15天、但造價較高。石英砂：造價底、濾料成熟期長3－6個月。

天然錳砂濾料及承托層粒徑；

   （1）、一般最大～2.0mm、最小～0.5mm之間，

   （2）、錳砂承托層級配和厚度可參照快濾池。采用錳砂做濾料時、上面兩層承托層需用同樣含量及粒徑的錳砂代替為宜。

錳砂裝填高度；

   （1）、重力式過濾器除鐵除錳：濾層高度一般采用800～1200mm，規模較小的壓力式過濾器除鐵、除錳：設備一般采用1000～1200mm；同時除鐵除錳的單級過濾濾層一般取較高值，使過濾后的水質達到最佳效果。

錳砂濾速；

   （1）、除鐵濾池一般為5～10m/h,含鐵量高時可采用較低濾速。除鐵除錳濾池和除錳濾速為5～8m/h。

   （2）、反沖洗；其中水頭損失一般控制在1.5～2.5m。除鐵采用粒徑為0.6～1.2mm錳砂濾料時，沖洗強度為18L/s..m2; 粒徑為0.6～2.0mm 時為22L/s.m2。其膨脹率分別為30％ 和22％。沖洗時間10～20min 。除鐵除錳采用天然錳砂濾料時，沖洗強度為16～20L/s..m2，期膨脹率為15％和2～25％。石英砂濾料時，沖洗強度為12～14L/s..m2，期膨脹率為27％ 和2～35％，沖洗時間為5～15min。

錳砂除鐵除錳設備正常運行與管理；

   （1）、一周2~3次定期沖洗以免板結。

   （2）、 正常運行情況下不要隨意打開過濾設備以免錳砂接觸空氣產生氧化不必要造成損失。

★提示；在選擇錳砂濾料前應先對原水進行化驗分析，根據水質檢驗結果和出水量設計要求；選擇經過科學試驗或者生產使用證明能夠獲得良好除鐵、除錳效果的天然錳砂，品種規格合適粒徑級配合理的天然錳砂做濾料，以免造成不必要的損失和麻煩。

     水處理除鐵除錳專用錳砂，除鐵除錳錳砂濾料供應商鞏義市嵩鑫濾材工業有限公司熱誠歡迎各界水處理專家、教授、供應商光臨我公司系列水處理材料網站；纖維球,改性纖維球,纖維濾料網址；http://www.aslxw.cn/xianweiqiu，石英砂，酸洗石英砂、精制石英砂、無煙煤濾料、錳砂濾料系列網址；http://www.aslxw.cn/mengsha，果殼活性炭、椰殼活性炭、煤質活性炭、粉狀活性炭、活性炭系列產品網址；http://www.aslxw.cn/huoxingtan，斜管,斜管填料,蜂窩斜管填料網址；http://www.aslxw.cn/xieguan，濾頭,濾帽,長柄濾頭、排水帽網址；http://www.aslxw.cn/lvtoulvmao鞏義市嵩鑫濾材公司系列凈水產品價格性能用途技術咨詢服務熱線電話:0371-64359484，15037105616，傳真: 0371-64385416，郵箱：gysxlc@163.com，QQ：995707646，756001491。歡迎新老客戶來函、來電、來人現場考察洽談合作！
